عایق‌کاری صنعتی یکی از بخش‌های مهم در طراحی، ساخت، بهره‌برداری و نگهداری تأسیسات نفت، گاز، پالایش و پتروشیمی است. خطوط لوله، مخازن، مبدل‌های حرارتی، برج‌ها، بویلرها و دیگر تجهیزات فرایندی، بسته به شرایط عملیاتی، ممکن است در معرض دماهای بسیار بالا یا پایین قرار داشته باشند. استفاده از یک سیستم عایق مناسب به کنترل انتقال حرارت، کاهش اتلاف انرژی، جلوگیری از میعان، حفاظت از کارکنان و حفظ پایداری فرایند کمک می‌کند.
با این حال، عایق‌کاری پالایشگاه و پتروشیمی صرفاً به نصب یک لایه پشم سنگ یا پلی‌یورتان روی لوله محدود نمی‌شود. نوع ماده عایق، ضخامت، بخاربند، پوشش محافظ، روش نصب، شرایط محیطی، کیفیت درزگیری و نحوه نگهداری، همگی بر عملکرد نهایی سیستم اثر می‌گذارند.
انتخاب یا اجرای اشتباه می‌تواند موجب افزایش مصرف انرژی، نفوذ رطوبت، خوردگی زیر عایق، تخریب پوشش، کاهش عمر تجهیزات و تحمیل هزینه‌های تعمیراتی شود. به همین دلیل، طراحی و اجرای عایق گرم و سرد صنعتی باید براساس اطلاعات واقعی پروژه و توسط تیمی متخصص انجام شود.
در این راهنما، تصویری جامع از اصول عایق‌کاری صنعتی، انواع سیستم‌های عایق، مواد پرکاربرد، مراحل اجرا، کنترل کیفیت، هزینه‌ها و معیارهای انتخاب پیمانکار ارائه می‌کنیم.
عایق‌کاری صنعتی چیست؟
عایق‌کاری صنعتی به مجموعه اقداماتی گفته می‌شود که برای کنترل انتقال حرارت، جلوگیری از میعان، حفظ دمای فرایند، حفاظت از تجهیزات و تأمین ایمنی در تأسیسات صنعتی انجام می‌شود.
یک سیستم عایق معمولاً فقط از ماده عایق تشکیل نشده است. بسته به نوع پروژه، ممکن است اجزای زیر را شامل شود:
- ماده اصلی عایق
- چسب، بست، سیم یا نوار نگهدارنده
- بخاربند یا Vapor Barrier
- روکش فلزی یا غیرفلزی
- مواد درزگیر و ماستیک
- قطعات تقویتی و ساپورت‌ها
- پوشش محافظ در برابر شرایط جوی
- سیستم حفاظت از نفوذ آب و رطوبت
در عایق‌کاری خطوط لوله صنعتی باید اجزایی مانند زانوها، سه‌راهی‌ها، فلنج‌ها، شیرآلات، ساپورت‌ها و نقاط تغییر قطر نیز در نظر گرفته شوند. این نقاط معمولاً پیچیدگی بیشتری دارند و در صورت اجرای ضعیف، می‌توانند به محل ورود آب، ایجاد پل حرارتی یا شروع خوردگی تبدیل شوند.
اهداف اصلی عایق‌کاری صنعتی
مهم‌ترین اهداف اجرای عایق عبارت‌اند از:
- کاهش اتلاف انرژی: جلوگیری از انتقال غیرضروری حرارت میان تجهیزات و محیط
- حفظ دمای فرایند: نگه‌داشتن سیال در محدوده دمای موردنیاز بهره‌برداری
- کنترل دمای سطح: کاهش خطر سوختگی کارکنان در مجاورت سطوح داغ
- جلوگیری از میعان: حفظ دمای سطح خطوط سرد بالاتر از نقطه شبنم
- حفاظت در برابر یخ‌زدگی: کاهش احتمال انجماد سیال در شرایط محیطی سرد
- پایداری عملیاتی: کمک به عملکرد صحیح تجهیزات و فرایندها
- کاهش انتشار حرارت: محدودکردن تأثیر تجهیزات داغ بر محیط اطراف
- کنترل صدا: استفاده از سیستم‌های مناسب برای کاهش صدای برخی تجهیزات و خطوط
طراحی سیستم باید براساس هدف اصلی پروژه انجام شود. برای مثال، عایقی که با هدف صرفه‌جویی انرژی انتخاب می‌شود ممکن است از نظر ضخامت و ساختار با عایقی که برای کنترل دمای سطح یا جلوگیری از میعان طراحی شده است متفاوت باشد.
اهمیت عایق‌کاری در پالایشگاه‌ها و مجتمع‌های پتروشیمی
پالایشگاه‌ها و مجتمع‌های پتروشیمی از شبکه گسترده‌ای از خطوط لوله و تجهیزات فرایندی تشکیل شده‌اند. سیالات مختلف در این مجموعه‌ها ممکن است در دماها، فشارها و شرایط شیمیایی متفاوت جریان داشته باشند. بنابراین، هر خط یا تجهیز باید براساس شرایط بهره‌برداری خودش ارزیابی شود.
کاهش مصرف انرژی
سطوح بدون عایق یا دارای عایق آسیب‌دیده، انرژی را به محیط منتقل می‌کنند. این اتلاف در خطوط بخار، بویلرها، مخازن داغ و تجهیزات با سطح گسترده می‌تواند قابل توجه باشد.
عایق‌کاری صحیح موجب کاهش بار سیستم‌های گرمایشی یا سرمایشی می‌شود و هزینه‌های بهره‌برداری را در طول عمر واحد کاهش می‌دهد. در بسیاری از پروژه‌ها، هزینه اولیه عایق باید در مقابل صرفه‌جویی بلندمدت انرژی و کاهش هزینه تعمیرات بررسی شود.
حفظ شرایط فرایندی
افت یا افزایش ناخواسته دمای سیال می‌تواند عملکرد یک فرایند را مختل کند. برای مثال، کاهش دمای سیال ممکن است ویسکوزیته را تغییر دهد، موجب رسوب شود یا کارایی تجهیزات بعدی را کاهش دهد.
در خطوط سرد نیز ورود حرارت از محیط می‌تواند بار سیستم تبرید را افزایش دهد و شرایط عملیاتی را از محدوده طراحی خارج کند.
حفاظت از کارکنان
سطوح داغ در مسیرهای تردد، سکوها و محل‌های تعمیرات می‌توانند خطر سوختگی ایجاد کنند. عایق‌کاری تجهیزات صنعتی با هدف کنترل دمای سطح، یکی از اقدامات مهم برای کاهش تماس کارکنان با سطوح خطرناک است.
البته عایق جایگزین تجهیزات حفاظت فردی، علائم هشدار یا اقدامات HSE نیست و باید به‌عنوان بخشی از یک برنامه جامع ایمنی در نظر گرفته شود.
کنترل میعان و رطوبت
در خطوط برودتی، اگر دمای سطح خارجی سیستم پایین‌تر از نقطه شبنم محیط باشد، بخار آب موجود در هوا روی سطح متراکم می‌شود. این مسئله می‌تواند باعث چکه‌کردن آب، آسیب به پوشش‌ها، کاهش کارایی عایق، خوردگی و ایجاد شرایط نامناسب در محیط کار شود.
اجرای پیوسته و بدون نقص بخاربند در عایق سرد، اهمیت بسیار زیادی دارد. کوچک‌ترین شکست در بخاربند می‌تواند مسیر ورود بخار آب به داخل سیستم عایق را فراهم کند.
کاهش احتمال خوردگی زیر عایق
عایق به‌تنهایی مانع خوردگی نیست. اگر آب از طریق درزها، روکش آسیب‌دیده یا نقاط آب‌بندی‌نشده وارد سیستم شود، ممکن است برای مدتی طولانی در تماس با سطح فلزی باقی بماند.
به این پدیده خوردگی زیر عایق یا CUI گفته می‌شود. خوردگی زیر عایق معمولاً تا زمان بازکردن پوشش قابل مشاهده نیست و به همین دلیل می‌تواند یک ریسک مهم در تأسیسات صنعتی باشد.
برای آشنایی بیشتر با دلایل، علائم و روش‌های کنترل این مشکل، مقاله تخصصی خوردگی زیر عایق چیست و چگونه کنترل می‌شود؟ را مطالعه کنید.
تفاوت کلی عایق گرم و عایق سرد صنعتی
یکی از دسته‌بندی‌های اصلی در عایق‌کاری صنعتی، تقسیم سیستم‌ها به عایق گرم و عایق سرد است. تفاوت این دو فقط در دمای سیال نیست؛ ساختار، مواد مصرفی، شیوه درزگیری و حساسیت‌های اجرایی آن‌ها نیز متفاوت است.
عایق گرم چیست؟
عایق گرم برای خطوط و تجهیزاتی استفاده می‌شود که دمای کاری آن‌ها از دمای محیط بیشتر است. خطوط بخار، بویلرها، کوره‌ها، مبدل‌های حرارتی، مخازن داغ و برخی تجهیزات فرایندی از کاربردهای رایج آن هستند.
اهداف اصلی عایق گرم عبارت‌اند از:
- کاهش اتلاف حرارت
- حفظ دمای فرایند
- کنترل دمای سطح
- حفاظت از کارکنان
- کاهش بار تجهیزات گرمایشی
- بهبود بهره‌وری انرژی
پشم سنگ، کلسیم سیلیکات و برخی عایق‌های معدنی از مواد رایج در این کاربردها هستند. انتخاب نهایی به دمای کاری، شرایط مکانیکی، محیط پروژه و مشخصات طراحی بستگی دارد.
عایق سرد چیست؟
عایق سرد برای خطوط و تجهیزاتی به کار می‌رود که دمای آن‌ها کمتر از دمای محیط است. خطوط آب سرد، سیستم‌های تبرید، خطوط فرایندی سرد، مخازن برودتی و برخی تجهیزات ذخیره‌سازی از کاربردهای آن هستند.
اهداف اصلی عایق سرد عبارت‌اند از:
- جلوگیری از ورود حرارت محیط
- کاهش بار سیستم تبرید
- کنترل میعان
- جلوگیری از نفوذ بخار آب
- حفظ شرایط فرایندی
- کاهش احتمال یخ‌زدگی سطحی یا داخلی
در این سیستم‌ها، پیوستگی بخاربند و درزگیری صحیح اهمیت ویژه‌ای دارد. پلی‌یورتان، فوم‌گلاس و عایق‌های الاستومری در شرایط مناسب می‌توانند در سیستم‌های سرد استفاده شوند.
مقایسه خلاصه عایق گرم و سرد
| معیار | عایق گرم | عایق سرد |
|---|---|---|
| شرایط دمایی | بالاتر از دمای محیط | پایین‌تر از دمای محیط |
| هدف اصلی | کاهش اتلاف حرارت | جلوگیری از ورود حرارت و میعان |
| حساسیت به بخار آب | مهم | بسیار مهم |
| بخاربند | بسته به طراحی | معمولاً بخش حیاتی سیستم |
| مواد متداول | پشم سنگ، کلسیم سیلیکات | پلی‌یورتان، فوم‌گلاس، الاستومری |
| ریسک اجرایی مهم | اتلاف حرارت و نفوذ آب | میعان و شکست بخاربند |
| کاربرد رایج | بخار، بویلر و تجهیزات داغ | تبرید، خطوط سرد و مخازن برودتی |
برای بررسی جزئی‌تر تفاوت ساختار، مواد و روش اجرای این دو سیستم، مقاله تفاوت عایق گرم و عایق سرد صنعتی را ببینید.
مهم‌ترین مواد عایق صنعتی
هیچ ماده‌ای را نمی‌توان برای تمام خطوط و تجهیزات، بهترین عایق صنعتی دانست. هر ماده محدوده عملکرد، مزایا و محدودیت‌های خودش را دارد.
پشم سنگ
پشم سنگ یک عایق الیافی است که در بسیاری از کاربردهای گرم، خطوط لوله و تجهیزات صنعتی استفاده می‌شود. این ماده به شکل لوله‌ای، تخته‌ای یا پتویی تولید می‌شود.
مزایای عمومی آن عبارت‌اند از:
- عملکرد مناسب حرارتی
- کاربرد گسترده در سیستم‌های گرم
- مقاومت مناسب در برابر آتش
- قابلیت استفاده روی سطوح و تجهیزات مختلف
پشم سنگ باید در برابر نفوذ آب و شرایط جوی محافظت شود؛ زیرا ورود رطوبت می‌تواند عملکرد حرارتی سیستم را کاهش دهد و شرایط خوردگی را فراهم کند.
پلی‌یورتان
پلی‌یورتان به دلیل ساختار سلولی و عملکرد حرارتی مناسب، در بسیاری از سیستم‌های سرد و برخی کاربردهای خاص مورد استفاده قرار می‌گیرد. این عایق ممکن است به شکل پیش‌ساخته، تخته‌ای یا پاششی اجرا شود.
موفقیت سیستم پلی‌یورتان به عواملی مانند چگالی، کیفیت مواد، نسبت اختلاط، آماده‌سازی سطح، شرایط محیطی و کیفیت اجرای درزها وابسته است.
برای آشنایی با الزامات اجرایی این ماده می‌توانید راهنمای اجرای عایق پلی‌یورتان و شرایط اجرای فوم عایق پاششی را مطالعه کنید.
کلسیم سیلیکات
کلسیم سیلیکات یک عایق صلب است که می‌تواند در برخی کاربردهای دمای بالا و شرایطی که مقاومت مکانیکی اهمیت دارد استفاده شود.
هنگام انتخاب این ماده باید موارد زیر بررسی شوند:
- محدوده دمای کاری
- مقاومت فشاری
- احتمال نفوذ آب
- شکل هندسی تجهیز
- نوع روکش محافظ
- جزئیات نصب و آب‌بندی
فوم‌گلاس
فوم‌گلاس یا شیشه سلولی، ماده‌ای با ساختار سلول‌بسته است که در برخی سیستم‌های سرد و شرایطی که مقاومت در برابر رطوبت اهمیت دارد استفاده می‌شود.
مزایا و محدودیت‌های آن باید در کنار هزینه، نحوه نصب، شکنندگی، سازگاری با سایر اجزای سیستم و الزامات پروژه بررسی شوند.
عایق الاستومری
عایق الاستومری انعطاف‌پذیر است و در سیستم‌های تأسیساتی، خطوط تبرید و برخی کاربردهای صنعتی استفاده می‌شود. کیفیت اتصال درزها و جلوگیری از ورود بخار آب در اجرای این ماده اهمیت زیادی دارد.
انتخاب آن برای پروژه‌های پالایشگاهی باید براساس مشخصات فنی، دمای کاری، الزامات حریق، شرایط محیطی و تأیید مهندسی انجام شود.
برای مقایسه دقیق‌تر این مواد، به مقاله راهنمای انتخاب عایق صنعتی براساس دما و شرایط کاری مراجعه کنید.
عوامل مؤثر بر انتخاب عایق صنعتی
انتخاب عایق نباید صرفاً براساس قیمت خرید یا ضریب انتقال حرارت انجام شود. سیستم عایق باید در کل عمر بهره‌برداری بررسی شود.
دمای کاری
دمای طراحی و دمای عادی بهره‌برداری، از اولین اطلاعات موردنیاز برای انتخاب عایق هستند. برخی مواد در دمای بالا پایداری بیشتری دارند و بعضی مواد برای کاربردهای سرد مناسب‌ترند.
علاوه بر دمای عادی، موارد زیر نیز باید بررسی شوند:
- حداقل و حداکثر دمای احتمالی
- تغییرات دوره‌ای دما
- راه‌اندازی و خاموشی
- شوک حرارتی
- شرایط خارج از حالت عادی
- دمای سطح مجاز
نوع سیال و شرایط فرایند
بخار، آب، گاز، مواد نفتی و ترکیبات شیمیایی شرایط یکسانی ندارند. دما، فشار، احتمال نشتی، قابلیت اشتعال و اثر شیمیایی سیال می‌تواند بر انتخاب ماده و طراحی سیستم اثر بگذارد.
در برخی خطوط، حفظ دما برای جلوگیری از افزایش ویسکوزیته یا تشکیل رسوب اهمیت دارد. در برخی دیگر، هدف اصلی کاهش بار سرمایشی یا جلوگیری از میعان است.
محیط اجرا
سیستم عایق در فضای بسته و فضای باز با شرایط متفاوتی روبه‌رو است. عوامل محیطی مهم عبارت‌اند از:
- بارندگی و رطوبت
- تابش خورشید
- باد
- گردوغبار
- آلودگی صنعتی
- مواد خورنده موجود در محیط
- مجاورت با دریا
- احتمال ضربه و تردد
- ارتفاع و محدودیت دسترسی
در مناطق مرطوب یا ساحلی، کیفیت روکش، هم‌پوشانی ورق‌ها و آب‌بندی نقاط نفوذ اهمیت بیشتری پیدا می‌کند.
احتمال نفوذ رطوبت
ورود آب به سیستم می‌تواند عملکرد حرارتی را کاهش دهد و شرایط خوردگی ایجاد کند. نقاط زیر معمولاً حساس‌ترند:
- درزهای طولی و محیطی روکش
- انتهای عایق
- اطراف نازل‌ها
- ساپورت‌ها و آویزها
- شیرآلات و فلنج‌ها
- محل عبور ابزار دقیق
- نقاط بازشده برای تعمیرات
- روکش‌های آسیب‌دیده
سیستم باید به‌گونه‌ای طراحی و اجرا شود که احتمال ورود آب به حداقل برسد و بازرسی و تعمیر نقاط آسیب‌پذیر امکان‌پذیر باشد.
خطر خوردگی زیر عایق
جنس سطح فلزی، نوع پوشش ضدخوردگی، محدوده دما، میزان رطوبت و شرایط محیطی در ارزیابی ریسک CUI مؤثرند.
عایق‌کاری روی سطح زنگ‌زده یا آلوده، بدون آماده‌سازی و تأیید شرایط سطح، می‌تواند یک مشکل موجود را پنهان کند. پیش از نصب عایق باید الزامات آماده‌سازی سطح، پوشش محافظ و بازرسی براساس مشخصات پروژه رعایت شوند.
الزامات حریق
رفتار ماده عایق، چسب، بخاربند و روکش در برابر آتش باید به‌صورت یک سیستم بررسی شود. فقط نسوزبودن ماده اصلی برای ارزیابی ایمنی کل سیستم کافی نیست.
موارد زیر باید در انتخاب بررسی شوند:
- اشتعال‌پذیری
- گسترش شعله
- تولید دود
- رفتار در دمای بالا
- الزامات منطقه فرایندی
- ضوابط HSE کارفرما
- استانداردهای طراحی پروژه
سایر عوامل مهم
عوامل زیر نیز می‌توانند در انتخاب سیستم اثرگذار باشند:
- ضریب هدایت حرارتی
- ضخامت موردنیاز
- مقاومت فشاری
- جذب آب
- نفوذپذیری بخار
- دوام در برابر لرزش
- وزن سیستم
- سهولت تعمیر
- شکل هندسی تجهیز
- موجودبودن مواد
- هزینه چرخه عمر
برای مقایسه مواد پرکاربرد و انتخاب براساس شرایط عملیاتی، مقاله مقایسه پشم سنگ، پلی‌یورتان، کلسیم سیلیکات و فوم‌گلاس را مطالعه کنید.
ضخامت مناسب عایق چگونه تعیین می‌شود؟
ضخامت عایق نباید صرفاً از یک جدول عمومی یا پروژه قبلی کپی شود. ضخامت مناسب به مجموعه‌ای از پارامترها بستگی دارد:
- دمای سیال
- دمای محیط
- قطر لوله یا ابعاد تجهیز
- ضریب هدایت حرارتی عایق
- سرعت باد
- نوع روکش
- هدف عایق‌کاری
- دمای سطح مجاز
- احتمال تشکیل میعان
- هزینه انرژی
- شرایط بهره‌برداری
در سیستم گرم ممکن است هدف، کاهش اتلاف انرژی یا کنترل دمای سطح باشد. در سیستم سرد، ضخامت باید به‌گونه‌ای انتخاب شود که احتمال میعان و ورود حرارت کنترل شود.
بیشترین ضخامت همیشه به معنای بهترین انتخاب نیست. افزایش ضخامت باید از نظر فنی، اقتصادی، فضای نصب، وزن، ساپورت‌گذاری و بازگشت سرمایه ارزیابی شود.
جزئیات این موضوع همراه با عوامل طراحی در مقاله ضخامت مناسب عایق لوله چگونه محاسبه می‌شود؟ بررسی شده است.
مراحل اجرای عایق‌کاری صنعتی
روش اجرا با توجه به ماده، نوع تجهیز و مشخصات پروژه متفاوت است، اما فرایند عمومی معمولاً مراحل زیر را شامل می‌شود.
۱. بررسی مدارک و محدوده کار
پیش از شروع باید اسناد پروژه بررسی شوند:
- نقشه‌ها و مشخصات فنی
- فهرست خطوط و تجهیزات
- نوع و ضخامت عایق
- نوع روکش
- استانداردها
- BOQ
- روش اجرایی
- برنامه بازرسی و آزمون
- الزامات HSE
- نقاط نیازمند داربست یا دسترسی ویژه
هرگونه اختلاف میان نقشه، مشخصات فنی و شرایط واقعی کارگاه باید قبل از اجرا مشخص شود.
۲. بازرسی سطح
سطح لوله یا تجهیز باید از نظر موارد زیر بررسی شود:
- زنگ‌زدگی
- رطوبت
- آلودگی
- روغن و چربی
- آسیب پوشش
- نشت سیال
- آماده‌بودن جوش‌ها
- تکمیل آزمون‌های موردنیاز
- تأیید رنگ یا پوشش ضدخوردگی
نصب عایق روی سطح خیس، آلوده یا تأییدنشده ممکن است به خرابی زودهنگام سیستم منجر شود.
۳. آماده‌سازی و برش عایق
قطعات عایق باید متناسب با قطر لوله، شکل تجهیز و ضخامت طراحی آماده شوند. در سیستم‌های چندلایه، بهتر است درزهای لایه‌ها روی یکدیگر قرار نگیرند؛ مگر آنکه مشخصات پروژه روش دیگری تعیین کرده باشد.
فضای خالی، فشردگی بیش از حد و اتصال نامناسب قطعات می‌تواند باعث ایجاد پل حرارتی و کاهش عملکرد شود.
۴. نصب و تثبیت
عایق با استفاده از بست، سیم، نوار، چسب یا اجزای تعیین‌شده در مشخصات پروژه تثبیت می‌شود. روش نصب باید از جابه‌جایی عایق جلوگیری کند، اما نباید باعث فشردگی مخرب یا آسیب به ماده شود.
در زانوها، فلنج‌ها، شیرآلات و نازل‌ها باید قطعات متناسب با هندسه سطح ساخته و نصب شوند.
۵. اجرای بخاربند یا لایه محافظ
در سیستم‌های سرد، بخاربند باید پیوسته، سالم و بدون شکست باشد. اتصالات، نفوذی‌ها و انتهای سیستم باید با مواد سازگار درزبندی شوند.
در سیستم‌های گرم نیز ممکن است لایه‌های محافظ یا اجزای ویژه‌ای براساس طراحی موردنیاز باشند.

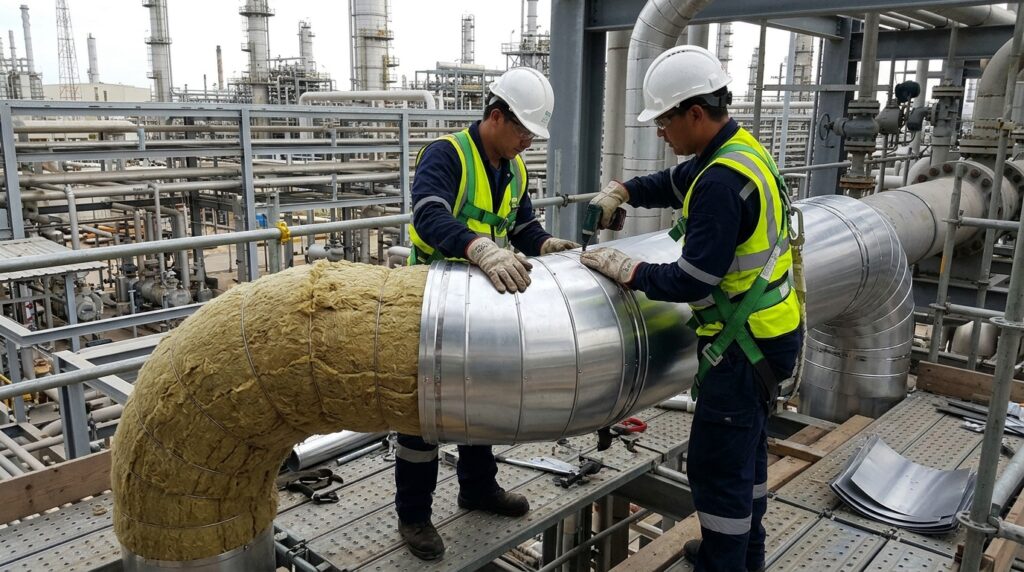

۶. اجرای روکش نهایی
روکش فلزی یا غیرفلزی از عایق در برابر بارندگی، تابش، ضربه و شرایط محیطی محافظت می‌کند.
جهت هم‌پوشانی ورق‌ها باید به‌گونه‌ای باشد که آب به داخل سیستم هدایت نشود. درزها، پیچ‌ها، بست‌ها و نقاط نفوذ باید براساس جزئیات اجرایی پروژه آب‌بندی شوند.
۷. بازرسی و تحویل
هر مرحله باید پیش از پوشانده‌شدن مورد بازرسی قرار گیرد. پس از تکمیل نیز ظاهر، پیوستگی، ضخامت، درزگیری، شیب‌بندی و کیفیت روکش بررسی می‌شود.
مدارک نهایی ممکن است شامل گزارش بازرسی، چک‌لیست‌ها، تصاویر، تأیید مواد و صورت‌جلسه تحویل باشد.
الزامات کنترل کیفیت در عایق‌کاری صنعتی
کنترل کیفیت نباید فقط پس از پایان کار انجام شود؛ زیرا بسیاری از اجزای مهم بعد از نصب روکش قابل مشاهده نیستند.
کنترل مواد ورودی
پیش از مصرف باید موارد زیر بررسی شوند:
- نام و مشخصات تولیدکننده
- نوع و گرید ماده
- ضخامت و چگالی
- سلامت بسته‌بندی
- شرایط نگهداری
- تاریخ تولید یا انقضا، در صورت کاربرد
- گواهی فنی مواد
- انطباق با مشخصات پروژه
مواد خیس، آسیب‌دیده، آلوده یا تغییرشکل‌یافته نباید بدون تأیید مصرف شوند.
کنترل حین اجرا
بازرسی حین اجرا می‌تواند شامل این موارد باشد:
- وضعیت سطح زیر عایق
- ضخامت و تعداد لایه‌ها
- نحوه قرارگیری درزها
- کیفیت برش و اتصال
- تعداد و فاصله بست‌ها
- پیوستگی بخاربند
- کیفیت درزگیری
- نحوه اجرای زانو، فلنج و شیر
- جهت هم‌پوشانی روکش
- کیفیت آب‌بندی نقاط نفوذ
کنترل نهایی
در پایان باید وضعیت کلی سیستم، یکنواختی روکش، لبه‌های تیز، آب‌بندی، جهت درزها، تمیزی محل و انطباق کار با نقشه‌ها و مشخصات فنی بررسی شود.
در پروژه‌های حساس، استفاده از Inspection and Test Plan و تعیین نقاط بازرسی پیش از پوشانده‌شدن لایه‌ها ضروری است.
اشتباهات رایج در اجرای عایق صنعتی
بخش زیادی از خرابی‌ها به انتخاب ماده مربوط نیست؛ بلکه نتیجه جزئیات اجرایی نامناسب یا نگهداری ضعیف است.
نصب عایق روی سطح نامناسب
سطح خیس، زنگ‌زده، آلوده یا دارای پوشش آسیب‌دیده نباید بدون بررسی و تأیید پوشانده شود. عایق می‌تواند عیب سطح را پنهان کند و کشف خوردگی را به تأخیر بیندازد.
انتخاب ماده فقط براساس قیمت
ارزان‌ترین عایق الزاماً کم‌هزینه‌ترین سیستم نیست. هزینه تعمیر، توقف واحد، مصرف انرژی و عمر مفید باید در ارزیابی اقتصادی لحاظ شود.
استفاده از ضخامت نامناسب
ضخامت کم می‌تواند باعث اتلاف انرژی، افزایش دمای سطح یا میعان شود. ضخامت غیرضروری نیز ممکن است هزینه، وزن و پیچیدگی اجرا را افزایش دهد.
درزگیری ناقص
بازماندن درزها، شکست بخاربند یا آب‌بندی ضعیف روکش، مسیر ورود رطوبت را ایجاد می‌کند. این مشکل در اطراف ساپورت‌ها، نازل‌ها، انتهای عایق و قطعات قابل بازشدن رایج است.
فشرده‌کردن عایق
برخی مواد الیافی در صورت فشرده‌شدن، ضخامت و عملکرد طراحی‌شده خود را از دست می‌دهند. بست‌ها باید عایق را تثبیت کنند، نه اینکه آن را بیش از حد فشرده سازند.
هم‌راستایی درزها
در سیستم‌های چندلایه، قرارگیری درزهای لایه‌ها روی یکدیگر می‌تواند مسیر انتقال حرارت و نفوذ رطوبت ایجاد کند.
بی‌توجهی به تعمیرات بعدی
بازشدن روکش برای بازرسی یا تعمیر و بسته‌نشدن صحیح آن، یکی از دلایل رایج نفوذ آب است. پس از هر مداخله تعمیراتی، سیستم عایق باید با مواد و روش مناسب بازسازی شود.
عوامل مؤثر بر هزینه عایق‌کاری صنعتی
اعلام قیمت عایق‌کاری صنعتی بدون دریافت مشخصات پروژه معمولاً دقیق نیست. هزینه نهایی از ترکیب مواد، نیروی انسانی، تجهیزات، دسترسی و شرایط اجرا به دست می‌آید.
مهم‌ترین عوامل عبارت‌اند از:
نوع و مشخصات عایق
جنس، ضخامت، چگالی، برند، تعداد لایه‌ها و الزامات فنی مواد مستقیماً بر هزینه اثر می‌گذارند.
نوع روکش و متعلقات
ضخامت و جنس روکش، بست‌ها، پیچ‌ها، تسمه‌ها، چسب، ماستیک و بخاربند باید در برآورد لحاظ شوند.
قطر و شکل تجهیزات
اجرای عایق روی خط مستقیم معمولاً ساده‌تر از زانو، سه‌راهی، شیر، فلنج، نازل یا تجهیزات با هندسه پیچیده است.
حجم کار
حجم پروژه بر هزینه تأمین، تجهیز کارگاه، بهره‌وری نیروی انسانی و قیمت واحد اثر می‌گذارد. با این حال، بالا بودن حجم همیشه به معنای کاهش قطعی قیمت نیست؛ به‌خصوص اگر زمان‌بندی فشرده باشد.
ارتفاع و دسترسی
نیاز به داربست، بالابر، طناب، فضای محدود یا مجوزهای خاص، هزینه و مدت اجرا را افزایش می‌دهد.
شرایط بهره‌برداری
اجرای کار در واحد فعال، پروژه تعمیراتی یا Shutdown ممکن است محدودیت‌های بیشتری در مجوز کار، زمان‌بندی و HSE ایجاد کند.
موقعیت پروژه
فاصله پروژه، اسکان، حمل‌ونقل، تجهیز کارگاه و شرایط اقلیمی در هزینه نهایی مؤثرند.
زمان‌بندی
کار در چند شیفت، شب‌کاری یا الزام به تکمیل پروژه در یک بازه کوتاه، به نیروی انسانی و تجهیزات بیشتری نیاز دارد.
برای بررسی دقیق‌تر اجزای برآورد، مقاله قیمت عایق‌کاری صنعتی چگونه محاسبه می‌شود؟ را مطالعه کنید.
معیارهای انتخاب پیمانکار عایق‌کاری پالایشگاه و پتروشیمی
انتخاب پیمانکار فقط براساس پایین‌ترین قیمت پیشنهادی می‌تواند ریسک‌های فنی و اجرایی مهمی ایجاد کند. ارزیابی باید مجموعه‌ای از توانمندی‌ها را پوشش دهد.
تجربه پروژه‌های مشابه
پیمانکار باید سابقه قابل‌بررسی در نوع عایق، صنعت، شرایط دمایی و مقیاس مشابه داشته باشد. تجربه عایق‌کاری ساختمانی را نمی‌توان معادل تجربه پالایشگاهی دانست.
توان تجهیز و بسیج کارگاه
تعداد نیرو، سرپرستان، ابزار، تجهیزات، امکانات حمل‌ونقل و توان شروع کار در زمان مقرر باید بررسی شود.
ساختار کنترل کیفیت
پیمانکار باید بتواند روش اجرایی، چک‌لیست بازرسی، گزارش مواد، سوابق اجرا و مستندات تحویل را ارائه کند.
عملکرد HSE
آموزش نیروها، تجهیزات حفاظت فردی، کار در ارتفاع، داربست، مدیریت مواد و رعایت مجوزهای کاری باید بخشی از ارزیابی باشد.
توان مدیریت برنامه
در پروژه‌های تعمیراتی و توقف واحد، تأخیر یک فعالیت می‌تواند روی چند تیم دیگر اثر بگذارد. پیمانکار باید توان برنامه‌ریزی، تأمین مواد و مدیریت جبهه‌های کاری را داشته باشد.
کیفیت پیشنهاد فنی
پیشنهاد مناسب فقط یک عدد مالی نیست. محدوده کار، استثناها، مشخصات مواد، روش اجرا، برنامه زمانی، تعداد نیرو و شرایط تحویل باید شفاف باشند.
برای ارزیابی منظم پیشنهادها می‌توانید از چک‌لیست انتخاب پیمانکار عایق‌کاری پالایشگاه و پتروشیمی استفاده کنید.
خدمات عایق‌کاری صنعتی جود صنعت
جود صنعت با بیش از ۲۵ سال سابقه فعالیت، در زمینه اجرای پروژه‌های عایق‌کاری صنعتی و خدمات مرتبط فعالیت می‌کند. این مجموعه با استفاده از نیروهای اجرایی و متخصص، در پروژه‌های مختلف صنعتی کشور حضور داشته و سابقه همکاری با بیش از ۴۰ شرکت را در کارنامه خود معرفی کرده است.
خدمات مرتبط جود صنعت شامل موارد زیر است:
- اجرای عایق گرم صنعتی
- اجرای عایق سرد صنعتی
- عایق‌کاری خطوط لوله
- عایق‌کاری مخازن و تجهیزات
- اجرای عایق پلی‌یورتان
- اجرای فوم پاششی
- نصب روکش‌های محافظ
- تعمیر و بازسازی عایق‌های آسیب‌دیده
- خدمات پایپینگ و نصب تجهیزات
- سندبلاست و رنگ‌آمیزی صنعتی
انتخاب راهکار مناسب در جود صنعت براساس شرایط واقعی پروژه، نوع تجهیز، دمای بهره‌برداری، محیط اجرا و الزامات کارفرما انجام می‌شود.
برای دریافت پیشنهاد فنی و مالی، بهتر است اطلاعات زیر را ارسال کنید:
- محل پروژه
- نوع واحد صنعتی
- دمای طراحی و بهره‌برداری
- قطر و طول خطوط
- ابعاد تجهیزات
- نوع و ضخامت عایق موردنظر
- نوع روکش
- نقشه‌ها یا BOQ
- ارتفاع و شرایط دسترسی
- برنامه زمانی موردنظر
دریافت مشاوره و استعلام
برای دریافت مشاوره درباره اجرای عایق‌کاری پالایشگاه، پتروشیمی، خطوط لوله و تجهیزات صنعتی می‌توانید با جود صنعت تماس بگیرید یا مدارک پروژه را برای بررسی ارسال کنید.
- تلفن ثابت: ۰۲۱-۶۶۸۹۲۳۰۹
- تلفن همراه: ۰۹۱۲۰۹۲۴۸۸۶
- تلفن همراه: ۰۹۱۲۸۷۳۸۷۳۸
- ایمیل: info@joodsanat.ir
- دفتر مرکزی: تهران، خیابان رودکی، خیابان خمسه، نبش سپیده، پلاک ۱
دکمه پیشنهادی:
ارسال مشخصات پروژه و دریافت مشاوره
پرسش‌های متداول درباره عایق‌کاری صنعتی
آیا یک نوع عایق برای تمام خطوط پالایشگاه مناسب است؟
خیر. نوع عایق باید براساس دمای کاری، نوع سیال، شرایط محیطی، هدف عایق‌کاری، خطر حریق، احتمال نفوذ رطوبت و الزامات پروژه انتخاب شود. حتی خطوطی با دمای مشابه ممکن است به دلیل تفاوت شرایط محیطی یا مکانیکی، به سیستم‌های متفاوتی نیاز داشته باشند.
تفاوت اصلی عایق گرم و سرد چیست؟
عایق گرم عمدتاً برای کاهش اتلاف حرارت و کنترل دمای سطح تجهیزات داغ استفاده می‌شود. عایق سرد علاوه بر جلوگیری از ورود حرارت، باید نفوذ بخار آب و تشکیل میعان را کنترل کند. به همین دلیل، کیفیت بخاربند و درزگیری در سیستم سرد اهمیت ویژه‌ای دارد.
بهترین عایق برای خطوط بخار چیست؟
پاسخ به دمای بخار، فشار، قطر خط، شرایط محیطی، دمای سطح مجاز و مشخصات فنی پروژه بستگی دارد. پشم سنگ و کلسیم سیلیکات از گزینه‌های متداول برخی خطوط داغ هستند، اما انتخاب نهایی باید مهندسی شود. جزئیات بیشتر در مقاله بهترین عایق برای خطوط بخار و تجهیزات داغ ارائه خواهد شد.
برای خطوط برودتی از چه عایقی استفاده می‌شود؟
پلی‌یورتان، فوم‌گلاس و عایق‌های الاستومری در شرایط مناسب می‌توانند برای کاربردهای سرد استفاده شوند. محدوده دما، نفوذپذیری بخار، مقاومت مکانیکی، الزامات حریق و کیفیت بخاربند در انتخاب مؤثرند. برای جزئیات به راهنمای انتخاب عایق خطوط برودتی و مخازن سرد مراجعه کنید.
ضخامت عایق لوله چگونه تعیین می‌شود؟
ضخامت به دمای سیال، دمای محیط، قطر لوله، ضریب هدایت حرارتی، سرعت باد، هدف عایق‌کاری و شرایط بهره‌برداری بستگی دارد. استفاده از ضخامت یک پروژه قبلی بدون انجام بررسی فنی روش قابل‌اعتمادی نیست.
خوردگی زیر عایق چگونه ایجاد می‌شود؟
زمانی که آب یا رطوبت از طریق روکش آسیب‌دیده، درزها یا نقاط آب‌بندی‌نشده وارد سیستم شود، ممکن است در تماس با سطح فلزی باقی بماند و شرایط خوردگی ایجاد کند. نوع پوشش سطح، دما و شرایط محیطی نیز بر این فرایند اثر می‌گذارند.
آیا نصب روکش آلومینیومی از نفوذ آب جلوگیری می‌کند؟
روکش آلومینیومی در صورت طراحی و اجرای صحیح می‌تواند از عایق در برابر شرایط جوی محافظت کند؛ اما وجود روکش به‌تنهایی کافی نیست. جهت هم‌پوشانی، آب‌بندی درزها، اجرای اطراف ساپورت‌ها و نگهداری دوره‌ای نیز ضروری است.
چه زمانی عایق صنعتی باید تعمیر یا تعویض شود؟
خیس‌شدن عایق، آسیب روکش، تغییرشکل، بازشدن درزها، ایجاد میعان، افزایش دمای سطح، مشاهده زنگ‌زدگی یا افزایش غیرعادی مصرف انرژی می‌توانند نشانه نیاز به بازرسی و تعمیر باشند. تصمیم نهایی باید پس از بازدید فنی گرفته شود.
قیمت اجرای عایق‌کاری صنعتی چگونه محاسبه می‌شود؟
نوع و ضخامت عایق، روکش، قطر خط، تعداد اتصالات، ارتفاع، داربست، محل پروژه، حجم کار، برنامه زمانی و شرایط واحد در قیمت مؤثرند. برای برآورد دقیق، نقشه‌ها، BOQ و شرایط اجرایی باید بررسی شوند.
برای دریافت پیشنهاد قیمت چه مدارکی لازم است؟
ارسال Line List، نقشه‌ها، BOQ، مشخصات فنی عایق، دماهای طراحی، نوع روکش، محل پروژه و زمان‌بندی موردنظر به تهیه پیشنهاد دقیق‌تر کمک می‌کند. اگر همه مدارک موجود نباشند، بازدید فنی می‌تواند برای تعیین محدوده کار انجام شود.
جمع‌بندی
عایق‌کاری صنعتی یک سیستم مهندسی متشکل از ماده عایق، بخاربند، روکش، اتصالات و جزئیات اجرایی است. عملکرد این سیستم به انتخاب درست مواد، محاسبه ضخامت، آماده‌سازی سطح، کیفیت نصب، کنترل رطوبت و برنامه نگهداری وابسته است.
در پالایشگاه‌ها و مجتمع‌های پتروشیمی، اجرای صحیح عایق می‌تواند به کاهش اتلاف انرژی، حفظ دمای فرایند، کنترل میعان، حفاظت از کارکنان و افزایش قابلیت اطمینان تجهیزات کمک کند. در مقابل، انتخاب یا اجرای نامناسب ممکن است به نفوذ رطوبت، خوردگی زیر عایق، افزایش هزینه انرژی و تعمیرات زودهنگام منجر شود.
به همین دلیل، پیش از شروع پروژه باید شرایط هر خط و تجهیز به‌صورت جداگانه بررسی شود و تصمیم‌گیری صرفاً براساس قیمت اولیه مواد انجام نشود.
برای بررسی سیستم مناسب عایق‌کاری خطوط لوله و تجهیزات پروژه خود، مشخصات فنی، نقشه‌ها یا BOQ را برای کارشناسان جود صنعت ارسال کنید.
